ELVSolenoid Valves

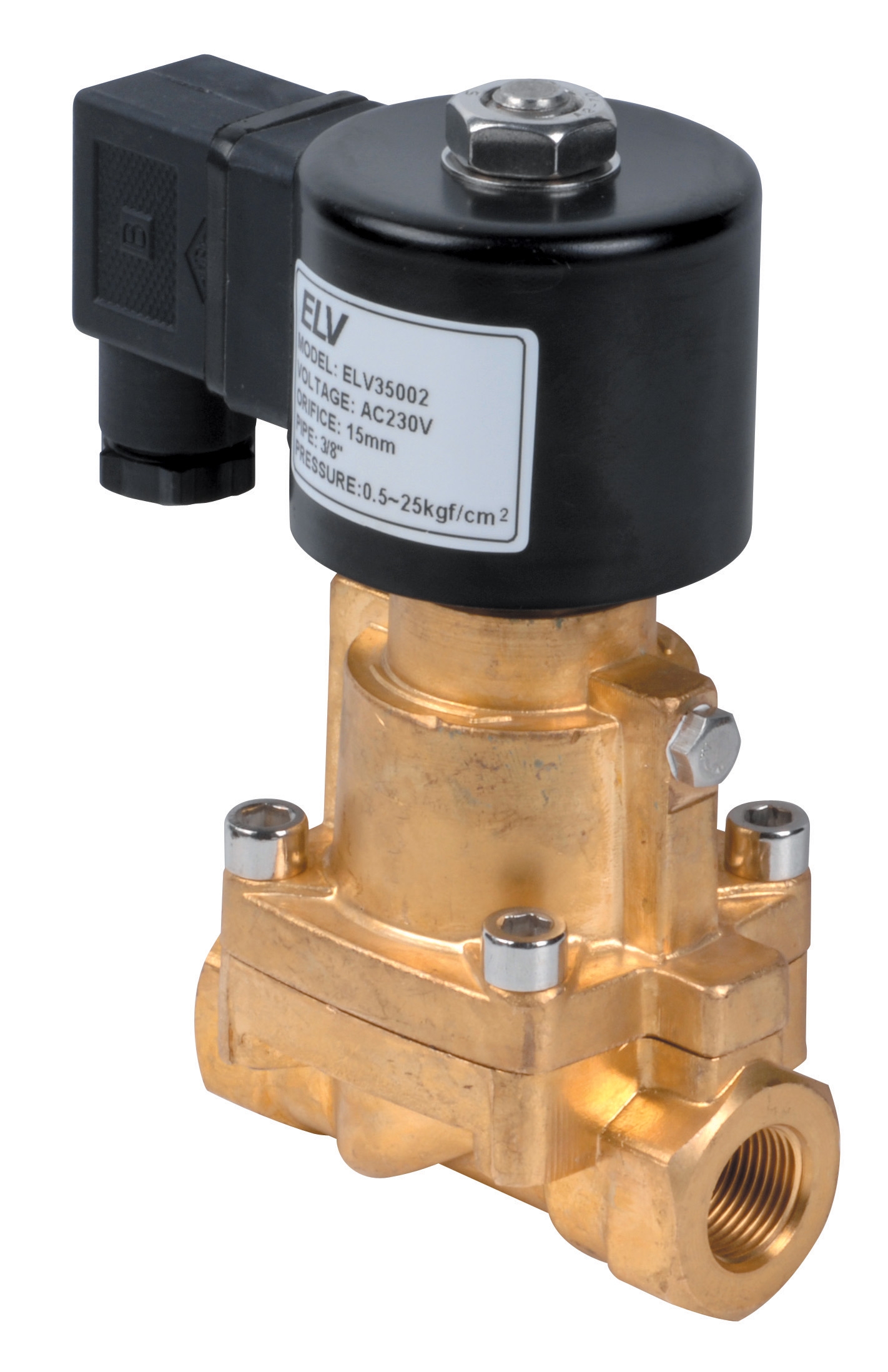

ELV Solenoid valve steam D 3/8

SKU 3G-CBM-03262

Juga terdaftar sebagai: ELV 35002 · ELV-35002

Merek

ELV

Item

Solenoid valve steam D 3/8

Kategori

Solenoid Valves

UNSPSC

40141605 — Solenoid valves

Tersedia untuk Dipesan

Stok tersedia & bea cukai ditangani

6–10 business days door-to-door; Bea Cukai clearance typically 3–5 business days.
Invoicing in IDR or USD. Bank transfer and corporate PO accepted.
Dikirim ke: Jakarta, Surabaya, Bandung, Medan, Batam

Harga dagang sesuai penawaran — balasan dalam 24 jam

Jumlah

WhatsApp seorang insinyur Message via Telegram

Tidak perlu akun — permintaan penawaran Anda langsung masuk ke tim insinyur kami. Akun gratis memungkinkan Anda melacak penawaran dan memesan ulang lebih cepat.

Buat akun gratis →Masuk

Pengiriman ke Seluruh Dunia

Pengiriman udara & laut

Lembar Data Atas Permintaan

Spesifikasi teknis

Penawaran 1 Hari

Balasan dalam 24 jam

Local availability & support — Indonesia

Phone: +65 8878 8355

Spesifikasi Teknis

ELV

fluid

steam

cv value

4.5

port size

3/8"

max pressure

10 bar

fluid viscosity

<50 CST

passage diameter

15 mm

operating pressure

0.5 - 10 bar

max differential pressure

25 bar

Konten Lembar Data

Electrovannes bronze NF vapeur                                                    Code

      Electrovanne vapeur 3/8”                                                                           3G-CBM-03262


      Electrovanne vapeur 1/2”                                                                           ELV35004


      Electrovanne vapeur 3/4”                                                                           ELV35006


      Electrovanne vapeur 1”                                                                             ELV35008


      Electrovanne vapeur 1”1/4                                                                          ELV35010


      Electrovanne vapeur 1”1/2                                                                          ELV35012



      Caractéristiques techniques
                  Modèle             3G-CBM-03262   ELV35004   ELV35006     ELV35008       ELV35010   ELV35012    ELV35014
      Diamètre Raccord                3/8”       1/2”       3/4”           1”          1”1/4      1”1/2         2”
      Diamètre passage               15mm       15mm       20mm          25mm          35mm       35mm         50mm
      Pression différentielle max.     25         25         25            25            25         25          25
      Valeur CV                        4.5        4.5        9.3          13.2           16         26          48
      Dim. A mm                        75         75         85           100           120        120         150
      Dim. C mm                       129        129        141           148           168        168         190
      Viscosité fluide                                             Moins de 50 CST
      Fluide                                                             Vapeur
      Pression fonctionnement                                         0.5 ~ 10 bar
      Pression maxi                                                      10 bar
      Température maxi                                                5°C ~ 180°C
      Tension                                                      +/- 10% - AC230V
      Matériel corps                                                     Bronze
      Membrane                                                            Teflon
      Mode opération                                                  Action directe
      Type                                                        Normalement fermée


      PIÈCES DE RECHANGES POUR VANNES
                  Modèle             3G-CBM-03262   ELV35004   ELV35006     ELV35008       ELV35010   ELV35012    ELV35014
      Référence bobine 220 V         ELV80515   ELV80515   ELV80515     ELV80515       ELV80515   ELV80515    ELV80515
      Référence bobine 110 V            -          -          -             -             -          -           -
      Référence bobine AC 48 V          -          -          -             -             -          -           -
      Référence bobine AC 24 V          -          -          -             -             -          -           -
      Référence bobine AC 12 V          -          -          -             -             -          -           -
      Référence bobine DC 24 V       ELV81515   ELV81515   ELV81515     ELV81515       ELV81515   ELV81515    ELV81515
      Référence bobine DC 12 V       ELV81530   ELV81530   ELV81530     ELV81530       ELV81530   ELV81530    ELV81530
      Référence membrane NBR            -          -          -             -             -          -           -
      Référence membrane EPDM           -          -          -             -             -          -           -
      Référence membrane VITON          -          -          -             -             -          -           -


254

Dokumen Teknis

(1)

Technical Document 1

Dokumen PDF

Tidak yakin ini adalah suku cadang yang tepat? Minta rekomendasi.

Butuh bantuan pemasangan atau rekayasa?

Instalasi, komisioning, rencana pemeliharaan, desain sistem, dan penawaran produk + layanan bundel — satu tim menangani cakupan penuh.

Bicaralah dengan seorang insinyur

Ajukan pertanyaan

ELV Produk

3G Electric (S) Pte. Ltd. — Singapore

Deskripsi Produk

Katup solenoida uap ELV seri D 3/8" (model 3G-CBM-03262) adalah katup solenoida direct-acting, normally closed, dengan bodi bronze yang dirancang khusus untuk aplikasi uap. Katup ini memiliki ukuran port 3/8", diameter passage 15 mm, nilai CV 4.5, tekanan operasi 0.5–10 bar, tekanan diferensial maksimal 25 bar, dan viskositas fluida di bawah 50 CST. Katup solenoida uap ini cocok untuk sistem perpipaan uap di berbagai peralatan industri.

Supplied to Indonesia — compatible with 50 Hz installations. DHL Express delivery to Jakarta, Surabaya, Bandung, customs and duties handled door-to-door.

Pertanyaan yang Sering Diajukan

Untuk apa solenoid valve steam ELV D 3/8 digunakan?

Katup solenoida uap ELV D 3/8" (ELV35002) digunakan untuk mengontrol aliran uap (steam) secara otomatis pada sistem perpipaan industri. Katup ini bekerja secara direct-acting, normally closed, dengan bodi bronze dan membran Teflon, cocok untuk aplikasi uap dengan tekanan operasi 0.5–10 bar dan suhu maksimal 180°C.

Apa spesifikasi solenoid valve steam ELV D 3/8?

Spesifikasi katup solenoida uap ELV D 3/8" meliputi: port size 3/8", diameter passage 15 mm, CV 4.5, tekanan maksimal 10 bar, tekanan diferensial maksimal 25 bar, viskositas fluida <50 CST, tegangan AC 230V ±10%, dan suhu fluida 5°C–180°C. Tersedia juga koil DC 24V (ELV81515) dan DC 12V (ELV81530).

Di mana beli solenoid valve steam ELV D 3/8 di Indonesia?

Anda dapat membeli katup solenoida uap ELV D 3/8" (ELV35002) melalui 3G Electric, distributor resmi yang memasok dan mengirimkan peralatan industri ke seluruh Indonesia. Kami menangani logistik dan kepabeanan untuk memastikan produk sampai ke lokasi Anda.

Bagaimana cara memilih solenoid valve steam yang tepat?

Pilih katup solenoida uap berdasarkan ukuran port (misal 3/8"), tekanan operasi (0.5–10 bar), tekanan diferensial maksimal (25 bar), dan viskositas fluida (<50 CST). Pastikan tegangan koil sesuai (AC 230V atau DC 24V/12V). ELV menyediakan model ELV35002 untuk aplikasi uap dengan bodi bronze dan membran Teflon.
