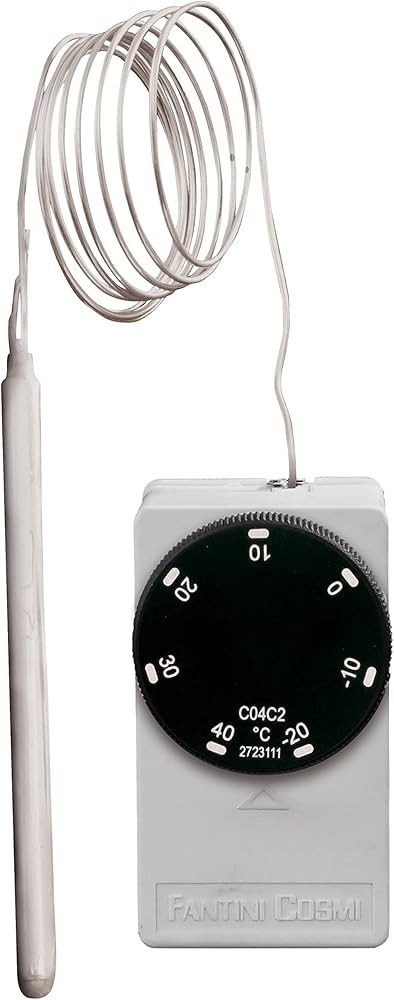

Fantini Cosmi Thermostat -20/40°C IP65 Capillary 1.5 m C04C2Y

SKU 3G-CBM-03584

Juga terdaftar sebagai: FAN 06422 · FAN-06422

Merek

Fantini Cosmi

Item

Thermostat -20/40°C IP65 Capillary 1.5 m C04C2Y

Kategori

Switches & Thermostats

UNSPSC

39122229 — Temperature switch

Tersedia untuk Dipesan

Stok tersedia & bea cukai ditangani

6–10 business days door-to-door; Bea Cukai clearance typically 3–5 business days.
Invoicing in IDR or USD. Bank transfer and corporate PO accepted.
Dikirim ke: Jakarta, Surabaya, Bandung, Medan, Batam

Harga dagang sesuai penawaran — balasan dalam 24 jam

Jumlah

WhatsApp seorang insinyur Message via Telegram

Tidak perlu akun — permintaan penawaran Anda langsung masuk ke tim insinyur kami. Akun gratis memungkinkan Anda melacak penawaran dan memesan ulang lebih cepat.

Buat akun gratis →Masuk

Pengiriman ke Seluruh Dunia

Pengiriman udara & laut

Lembar Data Atas Permintaan

Spesifikasi teknis

Penawaran 1 Hari

Balasan dalam 24 jam

Local availability & support — Indonesia

Phone: +65 8878 8355

Spesifikasi Teknis

Fantini Cosmi

type

thermostat with capillary and bulb

model

C04C2Y

IP rating

IP65

connection

G 1/2 cable gland

bulb material

copper tinned

temperature range

-20–40°C

capillary length m

1.5

Konten Lembar Data

FAN06416 à 22
Thermostats with capillary and bulb for remote
mounting, IP65
Thermostats with capillary to control the temperature in the boilers, in the air-conditioning and cooling sy-
stems, in household appliances, in electrical furnaces.



                                        Type    L        D
                                        C04A3Y	 69       6,5
                                        C04B3Y	 65       5                                   20                                   D
                                        C04C2Y	 144      6
                                                                                                  4,5
                                        C04D2Y	 144      6
                                                                                                                 L
                                        C04E3Y	 69       6,5
                                                                                       160
                                                                                             131




                                                                     Dimensions (mm)
                                                                                             120




                                                                                             9
                                                                                                        44,5               56
                                                                                                        65




          Temperature       Differential       Calibration   Maximum         Admissible                        Capillary   Protection
             range		                            accuracy bulb temperature body temperature                      length       level
               °C                K                 °C           °C               °C                               mt
C04A3Y	      10 ÷ 90           6±1                  ±3         150                                120             1             IP65
C04B3Y	     50 ÷ 300           8±2                  ±3         350                                120             1,5           IP65
C04C2Y	     - 20 ÷ 40         2 ± 0,5               ±2          80                                 60             1,5           IP65
C04D2Y	     - 35 ÷ 20         2 ± 0,5               ±2          80                                 50             1,5           IP65
C04E3Y	     40 ÷ 120           6±2                  ±3         150                                120             1             IP65
ELECTRICAL FEATURES
Two directions microswitch of instant action with                           EXAMPLE OF ELECTRICAL CONNECTION
AGcdO contacts.                                                             R
Contact parameters in compliance with EN 60730-1:                           S
15(6)A 250V~ 50Hz.                                     4    2   1           T
                                                                            N
Parameters in compliance with EN 60947-5-1:
Nominal insulation voltage: Ui 380V~.                                                                      1   3   5   13
Nominal continuous current: Ith 15A.
Nominal operating current Ie:      220V- 250V~      380V~                                      98    96
Resistive load            AC-12 -        15A        10A                                                                 14
Inductive load            AC-15 -        2,5A       1,5A                                       97    95
Direct current            DC-13 0,2A      -         -                                                      2   4   6


                                                                                   4   2   1




STANDARDS AND CERTIFICATES
Compliance with standards EN 60947-5-1, EN 60730-1.


INSTALLATION
Wall mounting for the thermostat body.
The bulb with capillary can be mounted remotely and is provided with seal caps or copper sheath with GC 1/2 connection.



OPERATION
When the temperature increases: 1-2 are opening, 1-4 are closing.
Liquid expansion function.



FEATURES
Without knob, with internal regulation.
Sealable casing after the calibration is done.
Sensing element with stainless steel diaphragm.
Copper bulb and capillary.
Copper bulb and capillary, tinned for types C04C2.. and C04D2..
base in shock-proof self-extinguishing thermoplastic material V0.
Electrical connection output with G 1/2 cable gland.
The storage and transport temperature corresponds to the thermostat’s body admissible temperature.
Unit weight: 0,16 Kg.

Dokumen Teknis

(1)

Technical Document 1

Dokumen PDF

Tidak yakin ini adalah suku cadang yang tepat? Minta rekomendasi.

Butuh bantuan pemasangan atau rekayasa?

Instalasi, komisioning, rencana pemeliharaan, desain sistem, dan penawaran produk + layanan bundel — satu tim menangani cakupan penuh.

Bicaralah dengan seorang insinyur

Ajukan pertanyaan

Fantini Cosmi Produk

3G Electric (S) Pte. Ltd. — Singapore

Deskripsi Produk

Thermostat dengan capillary dan bulb Fantini Cosmi model C04C2Y adalah sakelar kontrol suhu yang dirancang untuk pemasangan jarak jauh dengan perlindungan IP65. Produk ini memiliki rentang suhu -20–40°C, panjang kapiler 1,5 m, dan bulb berbahan tembaga kaleng (copper tinned). Koneksi keluarannya menggunakan G 1/2 cable gland, dan diferensial suhunya 2 ± 0,5 K dengan akurasi kalibrasi ±2 °C. Cocok untuk aplikasi kontrol suhu pada ketel uap, sistem pendingin, dan tungku listrik.

Supplied to Indonesia — compatible with 50 Hz installations. DHL Express delivery to Jakarta, Surabaya, Bandung, customs and duties handled door-to-door.

Pertanyaan yang Sering Diajukan

Apa spesifikasi thermostat Fantini Cosmi C04C2Y?

Thermostat Fantini Cosmi C04C2Y memiliki rentang suhu -20–40°C, panjang kapiler 1,5 m, dan bulb tembaga kaleng. Diferensial suhu 2 ± 0,5 K, akurasi kalibrasi ±2 °C, dan perlindungan IP65. Kontak mikroswitch 15(6)A 250V~ 50Hz dengan koneksi G 1/2 cable gland.

Untuk apa thermostat C04C2Y digunakan?

Thermostat C04C2Y digunakan untuk mengontrol suhu pada ketel uap, sistem AC dan pendingin, peralatan rumah tangga, serta tungku listrik. Dengan rentang suhu -20–40°C, produk ini cocok untuk aplikasi yang memerlukan kontrol suhu rendah hingga sedang.

Bagaimana cara memasang thermostat Fantini Cosmi C04C2Y?

Pemasangan thermostat C04C2Y dilakukan dengan dudukan di dinding untuk badan thermostat. Bulb dan kapiler dipasang secara jarak jauh. Koneksi listrik menggunakan G 1/2 cable gland. Produk ini dilengkapi dengan penutup yang dapat disegel setelah kalibrasi.

Di mana beli thermostat Fantini Cosmi C04C2Y di Indonesia?

Anda dapat membeli thermostat Fantini Cosmi C04C2Y melalui 3G Electric, distributor resmi yang memasok dan mengirimkan peralatan industri ke seluruh Indonesia. Kami menangani logistik dan bea cukai untuk memastikan produk sampai ke lokasi Anda.

Apa perbedaan thermostat C04C2Y dengan tipe Fantini Cosmi lainnya?

Thermostat C04C2Y memiliki rentang suhu -20–40°C dengan diferensial 2 ± 0,5 K, lebih sempit dibanding C04A3Y (10–90°C, 6±1 K) atau C04B3Y (50–300°C, 8±2 K). Bulb C04C2Y berbahan tembaga kaleng dan suhu maksimum bulb 80°C, lebih rendah dari tipe suhu tinggi.
