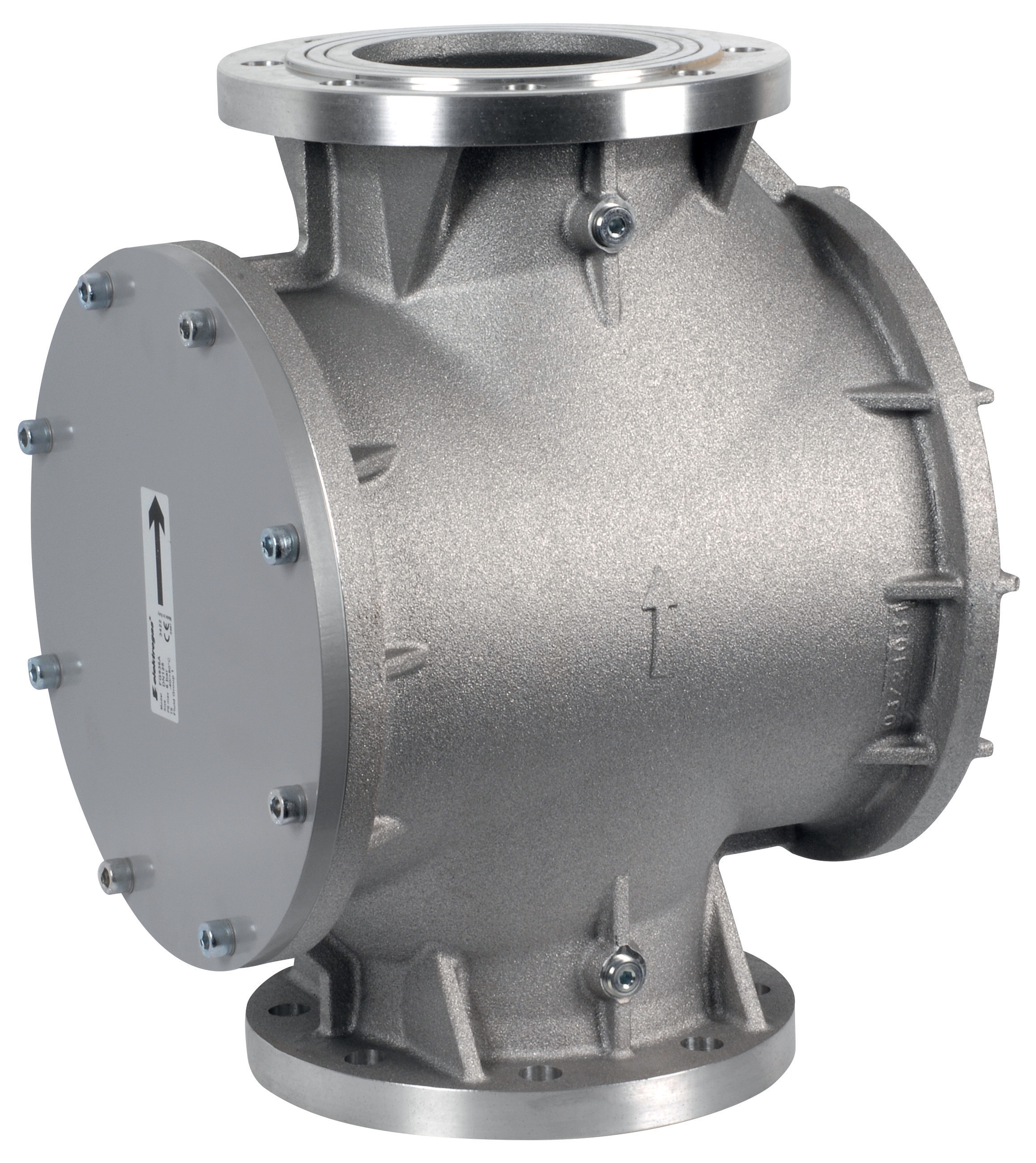

Elektrogas Gas filter 6 bar with DN65 flanges FG7-6A

Filtres gaz Code Pression Réf. µ Ø Corps Max Filtre gaz sans prise pression ½’’ FGS1 50 ½” Aluminium 6 bar FEK05002 Filtre gaz sans prise pression ¾’’ FGS2 50 ¾” Aluminium 6 bar FEK05004 Filtre gaz ½’’ FG1 6A 30 ½” Aluminium 6 bar FEK06002 Filtre gaz ¾’’ FG2 6A 30 ¾” Aluminium 6 bar FEK06004 Filtre gaz 1’’ FG3 6A 30 1” Aluminium 6 bar FEK06006 Filtre gaz 1’’ Compact FGS3 6A 30 1“ Aluminium 6 bar FEK06007 Filtre gaz 1’’ ¼ FG35 6A 30 1” ¼ Aluminium 6 bar FEK06008 Filtre gaz 1’’ ½ FG4 6A 30 1” ½ Aluminium 6 bar FEK06010 Filtre gaz 1’’ ½ Compact FGS4 6A 30 1” ½ Aluminium 6 bar FEK06011 Filtre gaz 2’’ FG6 6A 30 2” Aluminium 6 bar FEK06012 Filtre gaz DN65 FG7 6A 30 DN65 Aluminium 6 bar 3G-CBM-03725 Filtre gaz DN80 FG8 6A 30 DN80 Aluminium 6 bar FEK06016 Filtre gaz DN100 FG9 6A 30 DN100 Aluminium 6 bar FEK06018 Filtre gaz DN125 FG93 6A 30 DN125 Aluminium 6 bar FEK06020 Filtre gaz DN150 F95 6A 30 DN150 Aluminium 6 bar FEK06022 Filtre gaz DN200 F98 6A 30 DN200 Aluminium 6 bar FEK06024 Filtre gaz DN250 F910 6A 30 DN250 Aluminium 6 bar FEK06026 Filtre gaz DN300 F912 6A 30 DN300 Aluminium 6 bar FEK06028 Accessoires filtres Code Cartouche pour filtre sans prise pression ½’’ et ¾’’ FEK80222 Cartouche pour filtre avec prise pression ½’’ à 1’’ FEK80418 Cartouche pour filtre avec prise pression 1’’¼- 1’’½ FEK80426 Cartouche pour filtre avec prise pression 2’’ FEK80432 Cartouche pour filtre bride DN65 - 80 FEK80602 Cartouche pour filtre bride DN100 FEK80604 Cartouche pour filtre bride DN125 - 150 FEK80606 Cartouche pour filtre bride DN200 FEK80608 Cartouche pour filtre bride DN250 FEK80610 Cartouche pour filtre bride DN300 FEK80612  Filtres gaz FILTRES GAZ Pour tuyauterie gaz avec une très grande capacité de stockage Caractéristiques techniques de poussières et d’impuretés convenant pour les protections de Raccords : filetés Rp1/2… Rp2 produits installés en aval. : à brides PN16 : DN65… DN300 Température ambiante : -40°C / +80°C Installation et réglage Prises de pression : G1/8 - G1/4 Pour assurer un fonctionnement sûr et approprié comme une longue vie au filtre, la procédure d’installation et un service Capacité filtrante : < 50µm (din 3386) et < 30µm périodique sont des matières très importantes. Type de gaz : air, gaz non agressifs I, II et III (EN 437), Lisez soigneusement et maintenez dans un endroit sûr. biogaz. Ce matériel doit être installé en accord avec les lois en vigueur. Tous les travaux doivent être exécutés par des techniciens qualifiés seulement. Nettoyage et entretien Conforme aux conditions requises de la Directive Avec l’accumulation de la poussière, le filtre s’obstrue, les pertes 97/23/EC (PED). de charges augmentent et le débit de gaz peut se réduire. Les bouchons peuvent être remplacés par des raccords de connexion Important : avant de procéder à l’installation, assurez-vous adaptés au raccordement d’un manomètre pour surveiller la que tous les dispositifs de votre système sont conforment aux pression différentielle. caractéristiques du filtre (raccordements, type de gaz, pression Si la différence de pression est augmentée de 100% par rapport à de fonctionnement, débit, température ambiante, etc.). lorsque le filtre a été installé, l’élément filtrant doit être remplacé. Le fabricant se réserve le droit d’apporter des mises à jour ou des modifications techniques sans avis préalable. Fmax Tmax Cmax t<10 s (Nm) (Nm) (Nm) Rp 1/2 105 50 Rp 3/4 225 85 Rp 1 340 125 Rp 11/4 475 160 Rp 11/2 610 200 Rp 2 1100 250 DN 65 1600 - 50 DN 80 2400 - 50 DN 100 5000 - 80 DN 125 6000 - 160 DN 150 7600 - 160 SPECIFICATIONS Facteur Kvs Dimensions (mm) Poids Modèle Connection Filtration (m3/h) A B C Int h (KG) FGS1 Rp 1/2 6,8 60 70 60 0,24 17 FGS2 Rp 3/4 11 60 70 60 0,22 17 FG1 Rp 1/2 6,8 88 96 84 0,39 55 FG2 Rp 3/4 11 88 96 84 0,38 55 (FGS3) Rp 1 14 88 96 84 0,36 55 FG3 Rp1 19 134 140 91 0,97 145 FG35 Rp 1 1/4 24 134 140 91 0,91 145 (FGS4) Rp 1 1/2 28 134 140 91 0,85 145 FG4 Rp 1 1/2 40 182 208 128 2,2 330 FG6 Rp 2 56 182 208 128 2,0 330 FG7 DN 65 110 200 308 212 145 4x18 8,5 535 FG8 DN 80 150 200 308 212 160 8x18 8,4 535 FG9 DN 100 220 250 350 265 180 8x18 13,5 860 FG93 DN 125 350 315 460 347 210 8x18 22,8 1540 FG95 DN 150 450 315 460 347 240 8x23 24,5 1540 FG98 DN 200 516 370 546 420 295 12x23 47 2760* FG910 DN 250 660 405 600 466 355 12x28 69 3100* FG912 DN 300 1120 460 700 537 410 12x28 96 4200* * la zone de filtrage est la somme de la zone de filtrage de 1er étage + 2ème zone de filtrage de l’étape  Filtres gaz PerteS de charge GAZ NATUREL GAZ DE VILLE AIR GPL formule de conversion de l’air VERS d’autre gaz Masse volumique k= 1.25 Type de Gaz (Kg/m3) PGAZ Air Gaz naturel 1.25 0.80…
