CBMOil, Fuel & Nozzles

CBM Fluidics 9.00 45° SF

SKU 3G-CBM-03816

Juga terdaftar sebagai: FLU 05033 · FLU-05033

Merek

CBM

Item

Fluidics 9.00 45° SF

Kategori

Oil, Fuel & Nozzles

UNSPSC

23153143 — Spray nozzle

Tersedia untuk Dipesan

Stok tersedia & bea cukai ditangani

6–10 business days door-to-door; Bea Cukai clearance typically 3–5 business days.
Invoicing in IDR or USD. Bank transfer and corporate PO accepted.
Dikirim ke: Jakarta, Surabaya, Bandung, Medan, Batam

Harga dagang sesuai penawaran — balasan dalam 24 jam

Jumlah

WhatsApp seorang insinyur Message via Telegram

Tidak perlu akun — permintaan penawaran Anda langsung masuk ke tim insinyur kami. Akun gratis memungkinkan Anda melacak penawaran dan memesan ulang lebih cepat.

Buat akun gratis →Masuk

Pengiriman ke Seluruh Dunia

Pengiriman udara & laut

Lembar Data Atas Permintaan

Spesifikasi teknis

Penawaran 1 Hari

Balasan dalam 24 jam

Local availability & support — Indonesia

Phone: +65 8878 8355

Spesifikasi Teknis

CBM

Pressure

10 bar

type

Fluidics SF

spray angle

45°

flow rate l h

1.4–2.0

spray pattern

solid

flow rate usgph

0.30–0.40

nominal pressure bar

7

Konten Lembar Data

GICLEURS DE
PULVERISATION
Deux filtres incorporés,
spécialement disposés en cascade pour les gicleurs recouvrants la gamme des
débits entre 0,30 à 1,00 USgph, assurent une sécurité d’emploi nettement
supérieure au standard d’un filtre.

Produit fini de qualité exemplaire
grâce à notre procédé de contrôle optoélectronique, sans concurrence.

La comparaison régulière du produit manufacturé avec des gicleurs de
références, garanti une équivalence de finition, reproductible même après des
années.

Exactitude des débits supérieure
aux recommandations de la norme européenne EN 293

Grande indépendance du débit
et de la géométrie de pulvérisation envers toute variation de viscosité du fuel et
de ce fait, influence négligeable de l’effet d’un préchauffage de fuel sur la tringle
de buse.

Résultat et silence de combustion exceptionnels à partir de 6 Bar de pression de
pulvérisation.




                      22
          Débit à 10 bar en                       DÉBIT NOMINAL                     Cône-pleins SF 1)                                    Cône-creux HF 1)
                                                 à 7 bar de pression
       L/h       kg/h3)          KW4)               en Usgal/h2)                   45°         60°       70°         80°       45°         60°       70°    80°
      1,4         1,1        12,4                      0,30 Gph                      •          •                     •
                                                                                                                                           non livrable
      1,6         1,3        14,5                      0,35 Gph                      •          •                     •
      1,8         1,5        16,6                      0,40 Gph                      •          •                     •          •          •         •         •
      2,0         1,7        18,7                      0,45 Gph                      •          •                     •          •          •                   •
      2,3         1,9        20,7                      0,50 Gph                      •          •                     •          •          •                   •
      2,5         2,1        22,8                      0,55 Gph                      •          •                     •          •          •                   •
      2,7         2,3        24,9                      0,60 Gph                      •          •                     •          •          •                   •
      2,9         2,5        27,0                      0,65 Gph                      •          •                     •          •          •                   •
      3,4         2,9        31,1                      0,75 Gph                      •          •                     •          •          •                   •
      3,8         3,2        35,2                      0,85 Gph                      •          •                     •          •          •                   •
      4,5         3,8        41,5                      1,00 Gph                      •          •                     •          •          •                   •
                                                                                             Cône-pleins S 1)                            Cône-creux H 1)
      5,0         4,2        45,6                      1,10 Gph                          •           •           •                   •           •          •
      5,7         4,8        51,8                      1,25 Gph                          •           •           •                   •           •          •
      6,1         5,1        56,0                      1,35 Gph                          •           •           •                   •           •          •
      6,8         5,7        62,2                      1,50 Gph                          •           •           •                   •           •          •
      7,5         6,3        68,4                      1,65 Gph                          •           •           •                   •           •          •
      7,9         6,7        72,6                      1,75 Gph                          •           •           •                   •           •          •
      9,0         7,6        82,9                      2,00 Gph                          •           •           •                   •           •          •
     10,2         8,6        93,3                      2,25 Gph                          •           •                               •           •          •
     11,3         9,5       103,7                      2,50 Gph                          •           •                               •           •          •
     12,4        10,5       114,0                      2,75 Gph                                      •                               •           •          •
     13,6        11,4       124,4                      3,00 Gph                          •                                           •           •          •
     15,8        13,3       145,1                      3,50 Gph                                                                      •           •
     18,1        15,2       165,9                      4,00 Gph                                                                      •           •
     20,4        17,1       186,6                      4,50 Gph                                                                      •           •
     22,6        19,0       207,3                      5,00 Gph                                                                      •           •
     24,9        20,9       228,1                      5,50 Gph                                                                      •           •
     27,1        22,8       248,8                      6,00 Gph                                                                      •           •
     29,4        24,7       269,5                      6,50 Gph                                                                      •           •
     31,7        26,6       290,3                      7,00 Gph                                                                      •           •
     33,9        28,5       311,0                      7,50 Gph                                                                      •           •
     36,2        30,4       331,7                      8,00 Gph                                                                      •           •
     40,7        34,2       373,2                      9,00 Gph                                                                      •           •
     45,2        38,0       414,7                     10,00 Gph
1)
     jusqu’à 1,00 gph SF ou HF     2)
                                        viscosité 3.4 cSt, selon EN 293   3)
                                                                               Poids spécifique : 0.84 kg/l     4)
                                                                                                                     Hu = 42 700 kj/kg, avec 92% de rendement
      •        Disponible sur stock                                       Sur commande

                                                             Accessoires                                                                             Code

               Fix Drip                                                                                                                              FLU20002



                                                                   23
FLU05002   FLUIDICS 0,30 45° SF   FLU05086    FLUIDICS 1,75 80° S   FLU15013    FLUIDICS 1,50 80° H
FLU05004   FLUIDICS 0,30 60° SF   FLU05087    FLUIDICS 2,00 45° S   FLU15014    FLUIDICS 1,65 45° H
FLU05006   FLUIDICS 0,30 80° SF   FLU05088    FLUIDICS 2,00 60° S   FLU15015    FLUIDICS 1,65 60° H
FLU05008   FLUIDICS 0,35 45° SF   FLU05089    FLUIDICS 2,00 80° S   FLU15016    FLUIDICS 1,65 80° H
FLU05010   FLUIDICS 0,35 60° SF   FLU05090    FLUIDICS 2,75 60° S   FLU15017    FLUIDICS 1,75 45° H
FLU05012   FLUIDICS 0,35 80° SF   FLU05091    FLUIDICS 2,50 45° S   FLU15018    FLUIDICS 1,75 60° H
FLU05014   FLUIDICS 0,40 45° SF   FLU05092    FLUIDICS 3,00 45° S   FLU15019    FLUIDICS 1,75 80° H
FLU05016   FLUIDICS 0,40 60° SF   FLU05093    FLUIDICS 2,50 60° S   FLU15020    FLUIDICS 2,00 45° H
FLU05018   FLUIDICS 0,40 80° SF   FLU05094    FLUIDICS 2,25 60° S   FLU15021    FLUIDICS 2,00 60° H
FLU05020   FLUIDICS 0,45 45° SF   FLU05095    FLUIDICS 2,25 45° S   FLU15022    FLUIDICS 2,00 80° H
FLU05022   FLUIDICS 0,45 60° SF   FLU10002   FLUIDICS 0,40 45° HF   FLU15023    FLUIDICS 2,25 45° H
FLU05024   FLUIDICS 0,45 80° SF   FLU10004   FLUIDICS 0,40 60° HF   FLU15024    FLUIDICS 2,25 60° H
FLU05026   FLUIDICS 0,50 45° SF   FLU10006   FLUIDICS 0,40 80° HF   FLU15025    FLUIDICS 2,25 80° H
FLU05028   FLUIDICS 0,50 60° SF   FLU10008   FLUIDICS 0,45 45° HF   FLU15026    FLUIDICS 2,50 45° H
FLU05030   FLUIDICS 0,50 80° SF   FLU10010   FLUIDICS 0,45 60° HF   FLU15027    FLUIDICS 2,50 60° H
FLU05032   FLUIDICS 0,55 45° SF   FLU10012   FLUIDICS 0,45 80° HF   FLU15028    FLUIDICS 2,50 80° H
FLU05034   FLUIDICS 0,55 60° SF   FLU10014   FLUIDICS 0,50 45° HF   FLU15029    FLUIDICS 2,75 45° H
FLU05036   FLUIDICS 0,55 80° SF   FLU10016   FLUIDICS 0,50 60° HF   FLU15030    FLUIDICS 2,75 60° H
FLU05038   FLUIDICS 0,60 45° SF   FLU10018   FLUIDICS 0,50 80° HF   FLU15031    FLUIDICS 2,75 80° H
FLU05040   FLUIDICS 0,60 60° SF   FLU10020   FLUIDICS 0,55 45° HF   FLU15032    FLUIDICS 3,00 45° H
FLU05042   FLUIDICS 0,60 80° SF   FLU10022   FLUIDICS 0,55 60° HF   FLU15033    FLUIDICS 3,00 60° H
FLU05044   FLUIDICS 0,65 45° SF   FLU10024   FLUIDICS 0,55 80° HF   FLU15034    FLUIDICS 3,00 80° H
FLU05046   FLUIDICS 0,65 60° SF   FLU10026   FLUIDICS 0,60 45° HF   FLU15035    FLUIDICS 3,50 45° H
FLU05048   FLUIDICS 0,65 80° SF   FLU10028   FLUIDICS 0,60 60° HF   FLU15036    FLUIDICS 3,50 60° H
FLU05050   FLUIDICS 0,75 45° SF   FLU10030   FLUIDICS 0,60 80° HF   FLU15038    FLUIDICS 4,00 45° H
FLU05052   FLUIDICS 0,75 60° SF   FLU10032   FLUIDICS 0,65 45° HF   FLU15040    FLUIDICS 4,00 60° H
FLU05054   FLUIDICS 0,75 80° SF   FLU10034   FLUIDICS 0,65 60° HF   FLU15042    FLUIDICS 4,50 45° H
FLU05056   FLUIDICS 0,85 45° SF   FLU10036   FLUIDICS 0,65 80° HF   FLU15044    FLUIDICS 4,50 60° H
FLU05058   FLUIDICS 0,85 60° SF   FLU10038   FLUIDICS 0,75 45° HF   FLU15046    FLUIDICS 5,00 45° H
FLU05060   FLUIDICS 0,85 80° SF   FLU10040   FLUIDICS 0,75 60° HF   FLU15048    FLUIDICS 5,00 60° H
FLU05062   FLUIDICS 1,00 45° SF   FLU10042   FLUIDICS 0,75 80° HF   FLU15050    FLUIDICS 5,50 45° H
FLU05064   FLUIDICS 1,00 60° SF   FLU10044   FLUIDICS 0,85 45° HF   FLU15052    FLUIDICS 5,50 60° H
FLU05066   FLUIDICS 1,00 80° SF   FLU10046   FLUIDICS 0,85 60° HF   FLU15054    FLUIDICS 6,00 45° H
FLU05068    FLUIDICS 1,10 45° S   FLU10048   FLUIDICS 0,85 80° HF   FLU15056    FLUIDICS 6,00 60° H
FLU05070    FLUIDICS 1,10 60° S   FLU10050   FLUIDICS 1,00 45° HF   FLU15058    FLUIDICS 6,50 45° H
FLU05071    FLUIDICS 1,10 80° S   FLU10052   FLUIDICS 1,00 60° HF   FLU15060    FLUIDICS 6,50 60° H
FLU05072    FLUIDICS 1,25 45° S   FLU10054   FLUIDICS 1,00 80° HF   FLU15062    FLUIDICS 7,00 45° H
FLU05073    FLUIDICS 1,25 60° S   FLU10060   FLUIDICS 0,35 60° HF   FLU15064    FLUIDICS 7,00 60° H
FLU05074    FLUIDICS 1,25 80° S   FLU10062   FLUIDICS 0,35 45° HF   FLU15066    FLUIDICS 7,50 45° H
FLU05075    FLUIDICS 1,35 45° S   FLU15002    FLUIDICS 1,10 45° H   FLU15068    FLUIDICS 7,50 60° H
FLU05076    FLUIDICS 1,35 60° S   FLU15003    FLUIDICS 1,10 60° H   FLU15069    FLUIDICS 8,00 45° H
FLU05077    FLUIDICS 1,35 80° S   FLU15004    FLUIDICS 1,10 80° H   FLU15070    FLUIDICS 9,00 45° H
FLU05078    FLUIDICS 1,50 45° S   FLU15005    FLUIDICS 1,25 45° H   FLU15071    FLUIDICS 8,00 60° H
FLU05079    FLUIDICS 1,50 60° S   FLU15006    FLUIDICS 1,25 60° H   FLU15072    FLUIDICS 9,00 60° H
FLU05080…

Dokumen Teknis

(1)

Technical Document 1

Dokumen PDF

Tidak yakin ini adalah suku cadang yang tepat? Minta rekomendasi.

Butuh bantuan pemasangan atau rekayasa?

Instalasi, komisioning, rencana pemeliharaan, desain sistem, dan penawaran produk + layanan bundel — satu tim menangani cakupan penuh.

Bicaralah dengan seorang insinyur

Ajukan pertanyaan

CBM Produk

3G Electric (S) Pte. Ltd. — Singapore

Deskripsi Produk

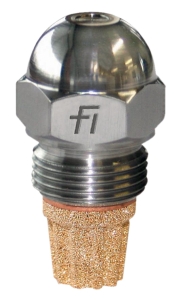

CBM Fluidics 9.00 45° SF adalah nozel minyak (oil nozzle) tipe solid cone dengan sudut semprot 45° yang dirancang untuk pembakar industri. Nozel ini memiliki laju aliran 1,4–2,0 L/jam (0,30–0,40 USgph) pada tekanan 10 bar, dengan tekanan nominal 7 bar. Dua filter internal yang terpasang secara kaskade memberikan keamanan penggunaan yang lebih tinggi, dan akurasi debit melampaui standar Eropa EN 293. Produk ini cocok untuk aplikasi ketel uap dan peralatan pembakaran yang membutuhkan pola semprotan padat dan konsisten.

Supplied to Indonesia — compatible with 50 Hz installations. DHL Express delivery to Jakarta, Surabaya, Bandung, customs and duties handled door-to-door.

Pertanyaan yang Sering Diajukan

Apa spesifikasi CBM Fluidics 9.00 45° SF?

CBM Fluidics 9.00 45° SF adalah nozel minyak tipe solid cone dengan sudut semprot 45°. Laju aliran pada tekanan 10 bar adalah 1,4–2,0 L/jam (0,30–0,40 USgph), dengan tekanan nominal 7 bar. Nozel ini dilengkapi dua filter internal kaskade untuk keamanan ekstra dan memenuhi standar EN 293.

Untuk apa CBM Fluidics 9.00 45° SF digunakan?

Nozel ini digunakan pada pembakar industri untuk menghasilkan pola semprotan padat (solid cone) dengan sudut 45°. Cocok untuk aplikasi ketel uap dan peralatan pembakaran yang memerlukan debit stabil antara 1,4 hingga 2,0 L/jam pada tekanan 10 bar, serta memberikan hasil pembakaran yang senyap mulai dari tekanan 6 bar.

Bagaimana cara memilih nozel minyak CBM Fluidics yang tepat?

Pilih nozel berdasarkan laju aliran yang dibutuhkan (dalam L/jam atau USgph), sudut semprot (45°, 60°, 70°, 80°), dan tipe pola semprotan (solid cone SF atau hollow cone HF). Untuk CBM Fluidics 9.00 45° SF, pastikan tekanan operasi sesuai nominal 7 bar dan tekanan kerja maksimal 10 bar, serta periksa kompatibilitas dengan viskositas bahan bakar yang digunakan.

Di mana beli CBM Fluidics 9.00 45° SF di Indonesia?

Anda dapat membeli CBM Fluidics 9.00 45° SF melalui 3G Electric, distributor resmi yang memasok dan mengirimkan produk ini ke seluruh Indonesia. Kami menangani logistik dan bea cukai sehingga Anda tidak perlu repot mengurus impor. Hubungi kami untuk minta penawaran dan informasi ketersediaan produk.

Apakah CBM Fluidics 9.00 45° SF memiliki filter internal?

Ya, nozel CBM Fluidics 9.00 45° SF dilengkapi dua filter internal yang disusun secara kaskade. Filter ini memberikan keamanan penggunaan yang lebih tinggi dibandingkan standar satu filter, membantu mencegah penyumbatan dan memastikan aliran bahan bakar yang konsisten selama operasi pembakaran.

Digunakan dalam

Aplikasi umum untuk CBM

Industrial boilers — CBM circulation pumps (mod. CM 30W) and solenoid valves (ELV series) for heating-loop control and pump staging.

Burner systems — CBM oil nozzles (FLU atomizer types), electrodes (ELC 200 mm), and solenoid coils (ELV 230V AC) for combustion ignition and flame supervision.

Plant maintenance and retrofit — CBM cable glands (CLI M25), motor couplings (ACC type D), and small-radius fittings (RAC 90°) for equipment reconfiguration and sensor integration.

Boiler water treatment — CBM chlorine test kits (DET free+combined) for feedwater and circulating-water quality monitoring in closed-loop systems.

Pump and motor assembly — CBM couplings, fittings, and cable glands for assembly and rewinding of industrial motors, circulation pumps, and auxiliary equipment.

CBM Produk

3G Electric memasok CBM oil, fuel & nozzles. Kami menyediakan produk asli dengan ketersediaan tersedia di gudang untuk SKU umum, dokumentasi teknis, dukungan commissioning, dan layanan garansi — di seluruh dunia.
