LOA2... LOA3...
Coffrets de sécurité LOA2...
pour brûleurs à fioul LOA3...
Coffrets de sécurité pour la surveillance, la mise en service et la commande de
brûleurs à fioul à une ou deux allures avec débit max. de fioul inférieur à 30 kg/h,
en service intermittent.
Les coffrets LOA2... / LOA3... et la présente fiche sont destinés aux intégrateurs
(OEM) qui les utilisent dans ou avec leurs produits.
Domaines d'application
Les LOA... prennent en charge la mise en service et la surveillance de brûleurs à fioul à
une ou deux allures avec un fonctionnement intermittent.
La surveillance de la flamme jaune se fait avec une sonde QRB..., et celle de la flamme
bleue avec une sonde QRC...
− Brûleurs à fioul avec ventilateur selon EN 267
− Coffrets pour brûleur à pulvérisation en version monobloc selon EN 230
Caractéristiques − Détection de sous-tension.
générales − Contact de pontage pour préchauffeur de fioul (absent sur le LOA28.173A27).
Caractéristiques − Exécutions spéciales pour installations d'incinération de déchets et générateurs de
spécifiques vapeur à action instantanée.
− Affichage en couleur de l'intensité de la flamme et du fonctionnement sur le LOA36...
CC1N7118fr
Siemens Building Technologies
01.2003 HVAC Products
Mises en garde
Le respect des consignes suivantes contribue à éviter des dommages corporels,
matériels et de l'environnement.
Il est interdit d'ouvrir l'appareil, d'y effectuer des interventions ou des modifica-
tions.
• Débranchez totalement la tension sur toutes les lignes avant de travailler au niveau
des connexions du coffret !
• Contrôlez l'état correct du câblage ainsi que la bonne tenue de câbles raccordés.
• Actionnez la touche de déverrouillage avec la main uniquement (force 60 N max.),
sans vous aider d'un outil ou d'un objet à arêtes vives.
• Après une chute ou un choc, ces appareils ne doivent plus être en service car les
fonctions de sécurité peuvent être affectées, même si, extérieurement, ces appareils
ne présentent pas de trace d'endommagement.
• Assurez une protection suffisante contre les contacts accidentels sur les raccorde-
ments électriques par des mesures et un montage adéquat.
Indications pour le montage
• Respectez les consignes de sécurité en vigueur dans votre pays.
Indications pour l'installation
• L'installation ne doit être confiée qu'à des spécialistes.
• Raccordez sans les permuter le conducteur de phase et le neutre.
• Posez le câble d'allumage toujours à part, le plus loin possible de l'appareil et des
autres câbles.
Raccordement électrique des sondes de flamme
Une transmission de signal sans perturbation et sans déperdition est extrêmement
importante :
• La ligne des sondes ne doit pas être posée avec d'autres lignes :
– les capacités de ligne diminuent la grandeur du signal de flamme,
– utilisez un câble séparé.
• Respectez la longueur admissible des lignes de sonde, cf. fiches «Sondes de
flamme QRB... (7714) ou QRC... (7716)».
Indications pour la mise en service
• La mise en service doit être confiée à des spécialistes.
• Lors de la première mise en service, ou lors d'une intervention de maintenance,
procédez aux vérifications de sécurité suivantes :
Contrôles de sécurité à effectuer Réaction attendue
a) Démarrage du brûleur avec sonde de flamme Mise sous sécurité à la fin de
obscurcie «TSA»
b) Démarrage du brûleur avec lumière anormale Mise sous sécurité après environ
sur la sonde de flamme 40 s
c) Fonctionnement du brûleur avec simulation Répétition (essai de redémar-
d'extinction anormale de la flamme, à cet effet rage) suivie d'une mise sous
masquer la flamme et la maintenir masquée sécurité à la fin de «TSA»
2/10
Siemens Building Technologies Coffrets de sécurité pour brûleurs à fioul LOA… CC1N7118fr
HVAC Products 01.2003
Normes et Standards
Conformité aux directives CE
− Directive relative à la CEM 89 / 336 / CEE
− Directive relative à la très basse tension 73 / 23 / CEE
Indications pour le service
• La maintenance doit être confiée à du personnel qualifié.
• Après tout remplacement d'appareil, vérifiez le câblage correct et la bonne tenue des
câbles raccordés. Effectuez les contrôles de sécurité selon les instructions du chapi-
tre "Instructions de mise en service".
• L'adaptateur de service KF... ne doit être utilisé que brièvement pour les tests.
Indications pour le recyclage
L'appareil contient des composants électriques et électroniques et ne doit pas être
éliminé comme un détritus ménager.
La réglementation locale en vigueur doit être impérativement respectée.
Exécution
Le boîtier est en matière plastique résistant aux chocs et à la chaleur, difficilement
inflammable. Il est embrochable, son enclipsage dans le socle doit être audible.
Le boîtier contient :
− le programmateur thermo-électrique,
− l'amplificateur de signal de flamme avec le relais de flamme,
− la touche de déverrouillage avec témoin de dérangement incorporé.
Références et désignations
Les références sont valables pour les coffrets sans socle et sans détecteur de flamme.
Exécutions livrable Référence Alimentation Détection de CE t1 t3 TSAmax. t3n t3n´ t4 Remplace
sous-tension

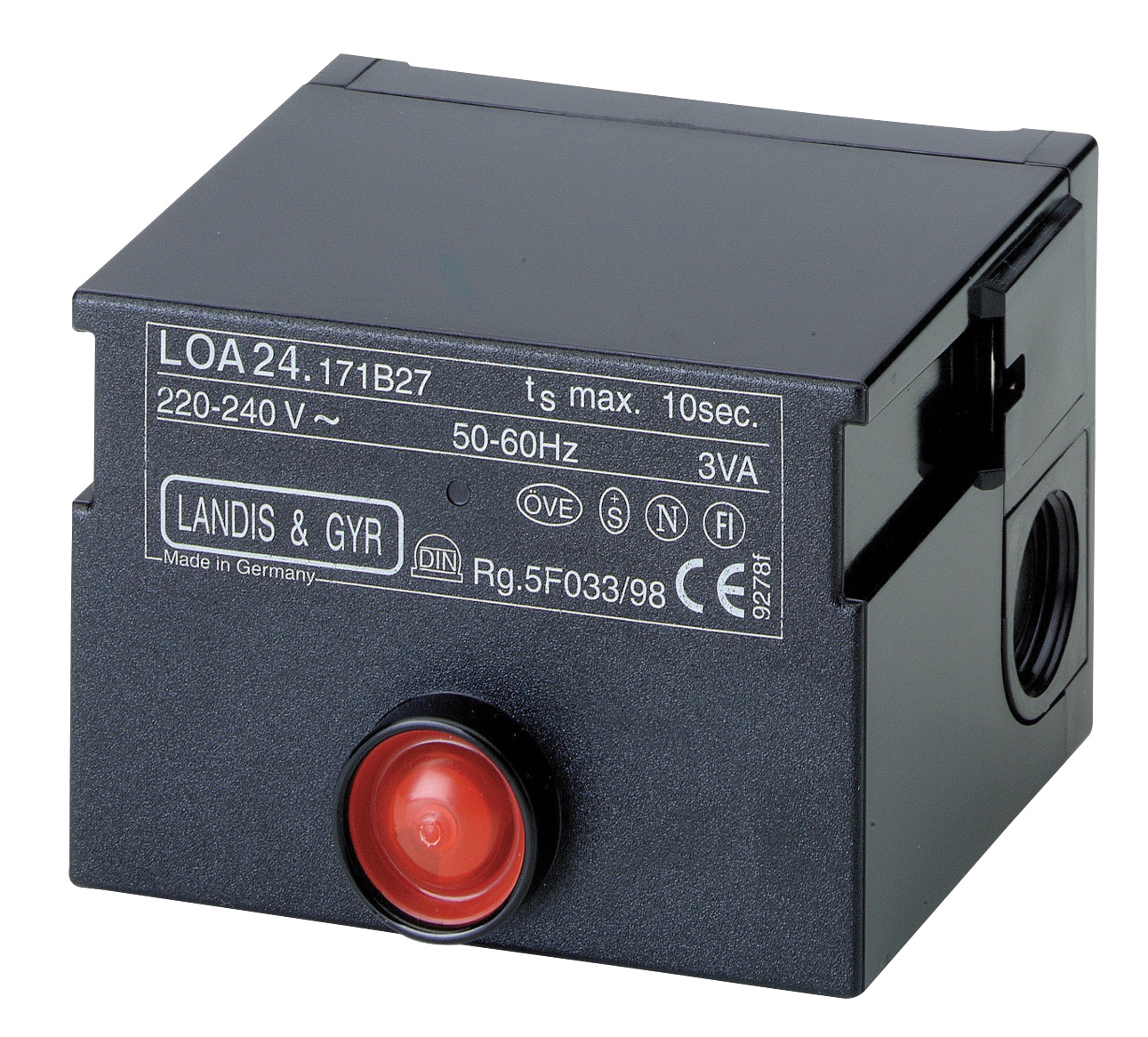

LOA24.171B27 ²) 220 V~ x x 13 s 13 s 10 s 15 s --- 15 s LAI2.3
LOA24.171B17 ²) 110 V~ x x 13 s 13 s 10 s 15 s --- 15 s
Exécutions standard
LOA24.173A27 220 V~ x x 13 s 13 s 10 s 20 s 2s 20 s LAI2.3
LOA24.174A27 220 V~ x x 13 s 13 s 10 s 35 s 2s 35 s ---
Avec déverrouillage LOA26.171B27 ²) 220 V~ x x 13 s 13 s 10 s 15 s --- 15 s ---
à distance LOA36.171A27 220 V~ x x 13 s 13 s 10 s 15 s --- 15 s ---
Pour générateurs de
LOA24.571C27 220 V~ x x 6s 6s 10 s 20 s --- 20 s LAI5
vapeur rapides
Pour installations LOA25.173C27 ¹) 220 V~ x --- 13 s 13 s 10 s --- 2s 15 s LAB2
d'incinération LOA25.173C17 ¹) 110 V~ x --- 13 s 13 s 10 s --- 2s 15 s
Légende ¹) Les LOA25... et LOA28... sont destinés aux installations d'incinération de déchets où une mise sous
sécurité en présence de lumière anormale est souhaitée. Ces coffrets ne sont pas concernés par
les applications de la norme EN 230
²) Possibilité de raccordement d'un détecteur de scintillement infrarouge IRD1010.
t1 Temps de préventilation
t3 Temps de pré-allumage
t3n Temps de post-allumage long
t3n´ Temps de post-allumage court
t4 Intervalle entre apparition de la flamme et libération de la 2e vanne de combustible "BV2"
TSAmax Temps de sécurité max. au démarrage
3/10
Siemens Building Technologies Coffrets de sécurité pour brûleurs à fioul LOA… CC1N7118fr
HVAC Products 01.2003
Indications pour la commande
Coffret pour brûleurs à fioul sans socle cf. «Références et désignations»
Accessoires de raccordement pour petits coffrets de sécurité fiche 7201
− Socle embrochable AGK11…
− Support de presse-étoupe AGK65…
− Passe-câble AGK66, AGK67…
Accessoires de raccordement pour petits coffrets de sécurité fiche 7203
− Socle embrochable AGK13
− Support de presse-étoupe AGK56
− Passe-câble AGK68
Sondes de flamme
− Sondes photorésistantes QRB1... fiche produit 7714
− Sondes de flamme bleue QRC1... fiche produit 7716
Base (boîtier creux) AGK21
− pour l'adaptation…
