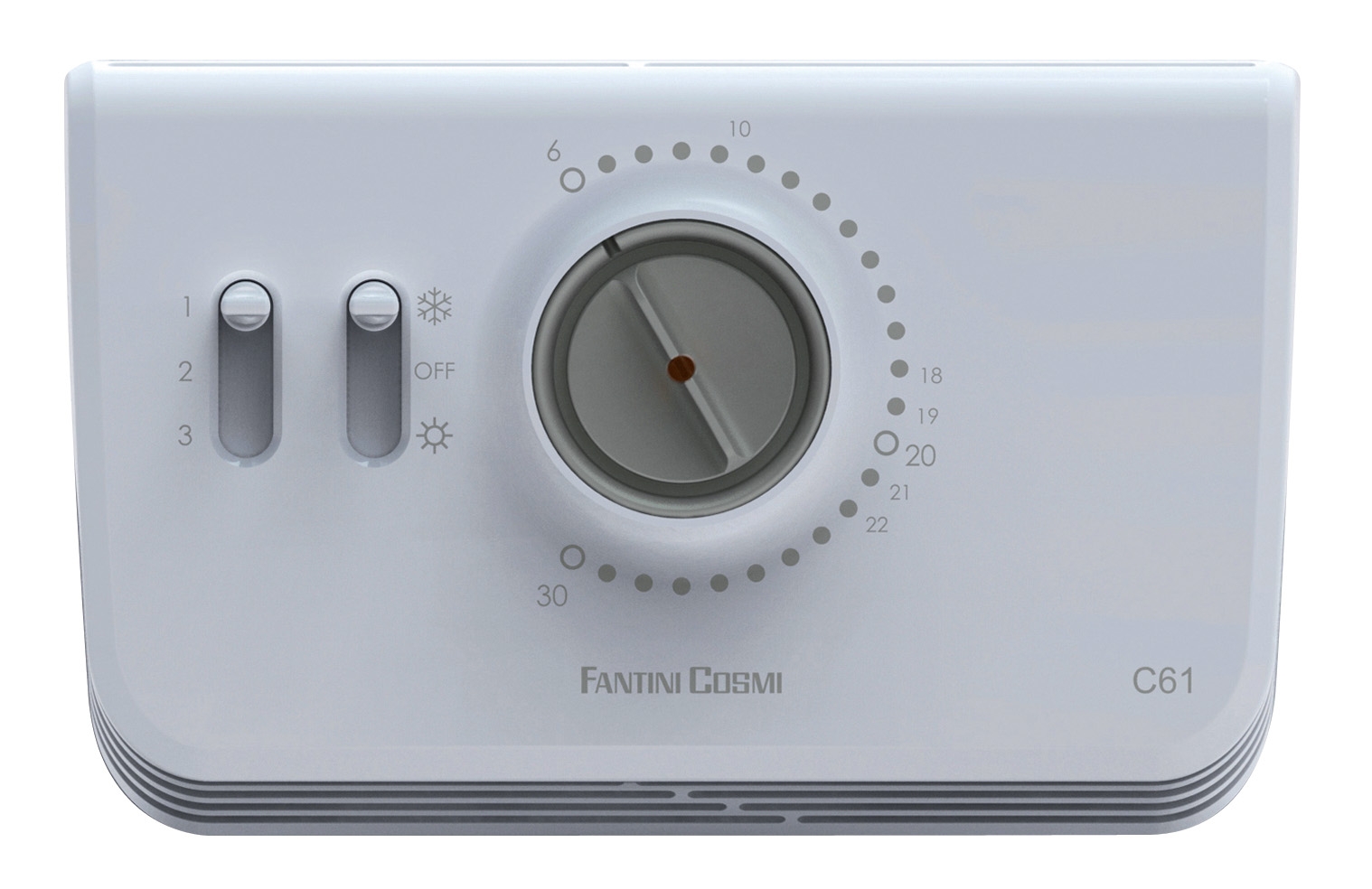

Fantini Cosmi Room thermostat fan coil C61 (fan coil)

The r m o s tat d ’a m b i a nc e C61 é l ect r o n i q ue p o ur v e n t i lo -c o nv ect eu r s 1 Montage m ural Fixer le corps du thermostat au mur, à 1,5 pour boîtier encastrable ronde mètres de hauteur du sol, loin de cuisines, b 60 mm sources de chaleur, fenêtres, portes, etc. Appuyer sur la languette avec un tournevis sur la partie supérieure de l’appareil, comme montré dans la figure à coté. Tourner le couvercle vers le bas. ATTENTION: s’assurer que le corps de l’appareil soit bien fixé plat au mur et sans déformations. 2 Branch ements éle ctriq u e s Brancher le C61 à la ligne d’alimentation, à a 83,5 mm la vanne et au moteur, comme indiqué dans pour boîtier encastrable 503 (à le schéma à coté. 3 modules) En hiver, à la hausse de la température ambiante, la vanne est alimentée et le 4 1 2 3 4 5 6 7 8 moteur s’allume à la vitesse désirée. C’est possible brancher un thermostat de minimum aux bornes 4 et 6; si cette option n’est pas utilisée, les bornes doivent être ! 230V-50Hz mises en court-circuit (voir schéma à coté). L’installation doit uniquement être 3 Montage du corps du th e r m o s tat su r le so cle effectué par du personnel qualifié! 4 HS éle ction du fon ctionn e m e n t I VER - OFF - été C61 a un commutateur qui permet de choisir bouton de réglage commutateur sélection température la modalité de fonctionnement: hiver – OFF – été été (pour systèmes de climatisation). hiver (pour systèmes de chauffage). OFF (pour éteindre complètement le système). Le LED rouge indique l’intervention du relais pour la demande du chauffage (commutateur LED rouge de en position hiver) ou du refroidissement signalisation (commutateur en position été). intervention Sur le thermostat il y a aussi un commutateur relais manuel pour sélectionner les 3 vitesses du ventilo-convecteur: minimum 1 – médium 2 commutateur maximum 3. 3 vitesses Caractéristiq ues te ch niq ue s Conforme aux normes EN 60730-1 et parties secondes. Degré de pollution 2. Courant de commutation 6(1,5)A 250V. Degré de protection IP20. Micro déconnexion (1B). Alimentation 230V 50Hz. Contact de commutation libre de tension. Tension d’impulsion 4000V. T45 (température ambiante maxi). Puissance dissipée maxi 1 VA. Plage de réglage réglable de 6° à 30°C. LED rouge de signalisation intervention relais. Différentiel d’intervention 0,5 K. Commutateur hiver – OFF – été. Gradient thermique 4 K/h. (double isolement). 4 français
