THERMOSTAT AMBIANT À RADIOFRÉQUENCE
POUR FAN-COIL AVEC ACTIONNEUR
CH130RFR
INDEX Insertion et remplacement des piles ..................9
Introduction ..............................................................3 Procédure d’auto-apprentissage du CH172DRF
...........................................................................9
Commandes et indications ......................................4
Configuration du thermostat ............................10
Commandes ......................................................4
Caractéristiques techniques du thermostat ...........13
Indications .........................................................4
Actionneur CH172DRF de barre DIN ....................13
Manuel d’utilisation ..................................................5
Application et emploi .......................................13
Sélection Été / Hiver ................................................5
Fixation et raccordement .................................14
Modes de fonctionnement .................................6
Fonctionnement ...............................................14
Mode de fonctionnement Confort ......................6
Vérification du fonctionnement ........................15
Mode de fonctionnement Economy ...................6
Caractéristiques techniques de l’actionneur ..........16
Fonction Éteint (OFF) ........................................7
Sélection vitesse ventilateur ..............................7
Entretien ..................................................................7
Installation ...............................................................7
Fixation du socle ...............................................8
Branchements électriques .................................8
Fixation du thermostat sur le socle ....................9
2
Introduction

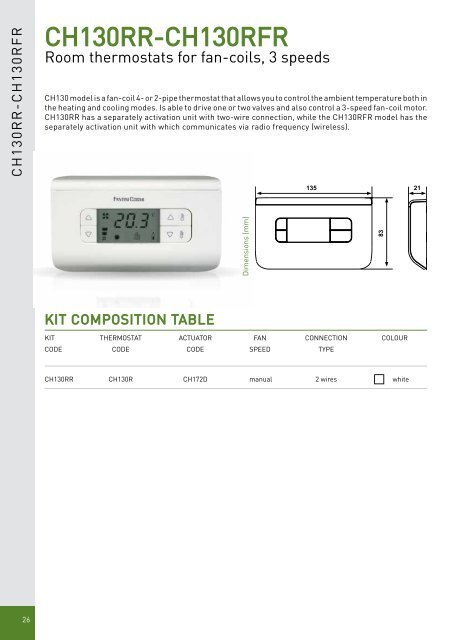

Le présent kit de contrôle thermostatique pour Le grand écran montre la température mesu-
fan-coil CH130RFR est composé d’un thermos- rée, la vitesse des ventilateurs, le programme
tat CH130RF et d’un actionneur CH172DRF en cours et la saison sélectionnée.
de barre DIN. Les réglages et les données sont emmaga-
sinés dans une mémoire permanente qui les
Le CH130RF est un thermostat pour fancoil conserve également quand les piles ne sont
à 4 ou 2 tubes qui permet de régler la tem- pas dans leur logement.
pérature ambiante soit en chaud soit en froid.
Ces commandes sont envoyées à un action-
neur CH172DRF, qui communique avec le
CH130RF au moyen de radiofréquence.
CH130RF est alimenté par deux piles AA de
1,5V et est en mesure de piloter deux valves
et commander un moteur pour fan-coil à 3 vi-
tesses, en modalité manuelle.
Le thermostat mesure la température am-
biante au moyen de la sonde interne ou bien
au moyen d’un capteur externe et maintient
le “set point” en agissant sur la vitesse de la
ventilation.
3
Commandes et indications Indications
Commandes
9
5 6
1 3
2 4
1 2 3 4 5 7 8
1. Température mesurée
2. Symbole Confort
1. Touche pour augmenter la vitesse des 3. Symbole Economy
ventilateurs 4. Symbole Été
2. Touche pour diminuer la vitesse des venti- 5. Symbole Hiver
lateurs 6. Symboles vitesse ventilateurs
3. Touche pour augmenter la valeur de la 7. Installation allumée en fonctionnement été
température du programme sélectionné 8. Installation allumée en fonctionnement hi-
4. Touche pour réduire la valeur de tempéra- ver
ture du programme sélectionné 9. Charge insuffisante des piles
5. Touche de reset du thermostat
Combinaisons de touches
(appuyer ensemble)
1+2 commutation Été/Hiver
3+4 commutation Confort/Economy
2+4 commutation Celsius/Fahreneit
4
Manuel d’utilisation Sélection Été / Hiver
Avant tout, vérifier que la procédure d’auto- Pour passer du fonctionnement hiver (installa-
apprentissage (page 8) a déjà été effectuée; tion de chauffage) au fonctionnement été (ins-
en outre, vérifier que le CH130 et le CH172D tallation de rafraîchissement), et vice versa,
soient à un maximum de 30 mètres l’un de appuyer la combinaison de touches 1+2. Le
l’autre. Cette distance représente en effet la fonctionnement sélectionné est indiqué sur
portée maximum en plein air des modules à l’écran par les icônes Hiver ou Été.
radiofréquence employés par le thermostat et
par l’actionneur; il faut remarquer que la por-
tée diminue en présence d’obstacles entre le
CH130RF et le CH172DRF. Hiver Été
Pour mettre en marche le thermostat après
son installation exécuter dans l’ordre les opé-
rations suivantes: COUVERCLE
SUPÉRIEUR
1. Sélection fonctionnement Été / Hiver. FACADE DU
2. Choix du mode de fonctionnement. THERMOSTAT
3. Sélection de la vitesse du ventilateur.
5
Modes de fonctionnement Mode de fonctionnement Economy
Le thermostat CH130RF à 3 divers modes de Avec le mode de fonctionnement Economy le
fonctionnement manuels: Confort, Economy et thermostat règle le fonctionnement de l’instal-
la fonction Éteint (OFF). lation de chauffage ou rafraîchissement pour
maintenir toujours la même température de
Mode de fonctionnement Confort economy imposée. Pour commuter de Confort
Avec le mode de fonctionnement Confort à Economy, appuyer simultanément les
le thermostat règle le fonctionnement de touches 3 et 4.
l’installation de chauffage ou rafraîchissement
pour maintenir toujours la même température
de confort imposée. Pour commuter de Eco-
nomy à Confort, appuyer simultanément les
touches 3 et 4.
Pendant le fonctionnement on peut modifier le
niveau de la température avec les touches 3 et
4. La température peut être réglée de 2 à 40
°C, par palier de 0,1 °C.
Pendant le fonctionnement on peut modifier le
niveau de température avec les touches 3 et 4.
La température peut être réglée de 2 à 40 °C,
par palier de 0,1 °C.
6
Fonction Éteint (OFF) Entretien
La fonction Éteint est obtenue en mettant à Pour le nettoyage du thermostat il est conseillé
zéro la vitesse des ventilateurs, dans ce cas le d’utiliser un chiffon doux en coton sans aucun
thermostat n’effectue aucun thermoréglage ni détergent.
le réglage anti-gel.
L’installation s’éteint complètement et sur Installation
l’écran apparaît l’inscription OFF. Attention: L’installation doit être effectuée ex-
clusivement par du personnel qualifié, en res-
pectant scrupuleusement la réglementation en
vigueur.
L’installation du thermostat est constituée de:
• Fixation du socle.
Sélection vitesse ventilateur • Raccordements électriques.
La vitesse du ventilateur peut être imposée sur • Fixation du thermostat sur le socle.
trois niveaux fixes ((minimum, moyen, maxi- • Insertion et remplacement des piles.
mum) en agissant sur les touches 1 et 2. • Configuration des paramètres du thermostat.
7
Fixation du socle raccordement se trouve dans l’angle en bas à
Le thermostat est fourni avec un socle adap- droite.
té au montage soit sur paroi soit sur boîtes à Pour un fonctionnement correct, le socle doit
encastrer rectangulaires à 3 postes (503) ou être placé à environ 1,5 mètres de hauteur du
rondes. sol, loin de sources de chaleur (lumière solaire
COMPARTIMENT
PILES
directe, etc.), de portes et de fenêtres.
Branchements électriques
VIS Branchement de la sonde externe
SOCLE
TROUS
FIXATION
CONNECTEUR
MULTIPOLAIRE
60.0
83
ENTRAXES DE PERCAGE
Enlever le couvercle supérieur du thermostat.
Diviser socle et façade du thermostat en en-
levant les vis à l’aide d’un outil spécial et en Brancher les deux fils de la sonde externe
extrayant la partie antérieure. EC19 aux terminaux à vis 1 et 2 comme mon-
tré dans la figure. La sonde peut être configuré
Fixer le socle à la surface voulue au moyen comme reprise, changeover ou thermostat de
des trous de fixation prévus à cet effet; véri- minimum (voir le paragraphe « configuration
fier que le socle soit bien bloqué, sans défor- du thermostat », paramètre « P02 » du manuel
mations, et que le connecteur multipolaire de CH130--).
8
Fixation du thermostat sur le socle exécuter toutes ses commandes, en négli-
Insérer et visser le thermostat au socle, en vé- geant celles d’autres transmetteurs éventuel-
rifiant que le connecteur multipolaire s’insère lement présents dans la zone (on rappelle que
correctement. la portée d’un système CH130RF/CH172DRF…
