CBMGas Valves & Regulation

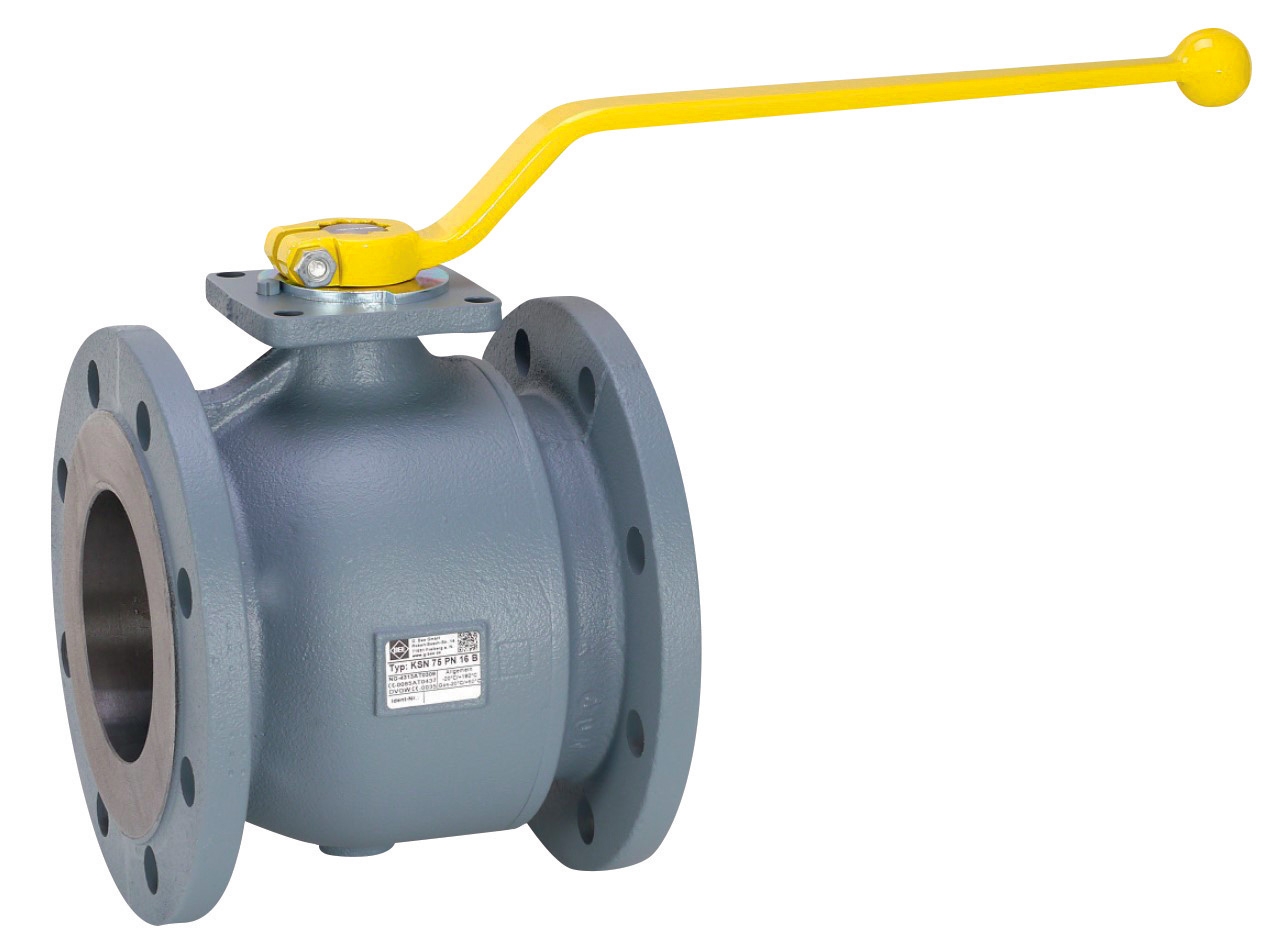

CBM Ball valve DN65 P.max 16 bar

SKU 3G-CBM-06183

Juga terdaftar sebagai: ROB 14010 · ROB-14010

Merek

CBM

Item

Ball valve DN65 P.max 16 bar

Kategori

Gas Valves & Regulation

UNSPSC

40141609 — Control valves

Tersedia untuk Dipesan

Stok tersedia & bea cukai ditangani

6–10 business days door-to-door; Bea Cukai clearance typically 3–5 business days.
Invoicing in IDR or USD. Bank transfer and corporate PO accepted.
Dikirim ke: Jakarta, Surabaya, Bandung, Medan, Batam

Harga dagang sesuai penawaran — balasan dalam 24 jam

Jumlah

WhatsApp seorang insinyur Message via Telegram

Tidak perlu akun — permintaan penawaran Anda langsung masuk ke tim insinyur kami. Akun gratis memungkinkan Anda melacak penawaran dan memesan ulang lebih cepat.

Buat akun gratis →Masuk

Pengiriman ke Seluruh Dunia

Pengiriman udara & laut

Lembar Data Atas Permintaan

Spesifikasi teknis

Penawaran 1 Hari

Balasan dalam 24 jam

Local availability & support — Indonesia

Phone: +65 8878 8355

Spesifikasi Teknis

CBM

type

Ball valve

connection

Fl/Fl

body material

carbon steel

certification

DVGW

pressure rating

PN 16

max pressure bar

16

nominal diameter

DN 65

max temperature celsius

650

Konten Lembar Data

KUGELHÄHNE | Manueller Betrieb BALL VALVES | manually operated                                                                                                                                                                                                                      KUGELHÄHNE | Manueller Betrieb BALL VALVES | manually operated


 DURCHGANGSKUGELHÄHNE MIT FLANSCHANSCHLUSS 2-WAY BALL
 VALVES WITH FLANGE CONNECTIONS                                                                                                                                    75        75                                                                                              DURCHGANGSKUGELHÄHNE MIT FLANSCHANSCHLUSS
                                                                                                                                                                                                                                                                                2-WAY BALL VALVES WITH FLANGE CONNECTIONS




KSL75B                 KSL75E                 KSL75F                 KSA75B                   KSN75B              KSN75E            KSN75F
                                                                                                                                                                             Datentabelle data table

KSN75B | Hebelgriff | Fl/Fl | Kugel Stahlguss DVGW Gas PN 16                                                                                                                   DN        LW      PN          L       MM       R          H              h    D           K    g        z         d       SW1        M      d1     d2      Gewicht       Artikel-Nr.
KSN75B | Lever handle | Fl/Fl | Ball carbon steel DVGW natural gas PN 16                                                                                                      (mm)       (mm)   (bar)       (mm)     (mm)    (mm)       (mm)        (mm)    (mm)     (mm)    (mm)               (mm)     (mm)             (mm)   (mm)
                                                                                                                                                                                                                                                                                                                                          Weight
                                                                                                                                                                                                                                                                                                                                            (kg)
                                                                                                                                                                                                                                                                                                                                                        Item number


                                                                                                                                                                               25         25     16         125      62,5    165        111,5         60     115      85      68       4         14       11        F05    50    6,6          3,220     ROB14002
                                                                                                                                                                               32         32     16         130       65     165        122,5         71     140     100      78       4         18       11        F05    50    6,6          4,500     ROB14004
                                                                                              Druck-Temperatur-Diagramm pressure-temperature-diagram
                                                                                                                                                                              40         40      16         140       70     185         134          77     150     110      88       4         18       14        F05   50     6,6          5,700     ROB14006
                                                                                                                                                                              50         50      16         150       75     185         142         85      165     125     102       4         18       14        F05   50     6,6          7,877     ROB14008
                                                                                                 bar                                                                          65         65      16         170       85     230        154,5        95      185     145     122       4         18       17        F07    70     9          12,100     3G-CBM-06183
                                                                                                  20                                                                           80         80     16         180      90,5    360        180,5       103,5    200     160     136       8         18       22        F07    70     9          15,500     ROB14012
                                                                                                                                                                              100        100     16         190       92     360         197         120     220     180     158       8         18       22        F10   102    11          22,600     ROB14014
                                                                                                                                                                              125        125     16         200       98     360         216         139     250     210     188       8         18       22        F10   102    11          30,400     ROB14016
                                                                                                  15
                                                                                                                                                                              150        142     16         210      100     556         236         158     285     240     212       8         22       27        F10   102    11          42,000     ROB14018

                                                                                                  10                                                                                                                     A
                                                                                                                                                                             Maßskizze measured sketch                                                                               Materialtabelle materials grid
                                                                                                   5

                                                                                                                                                                                                                                                                                           Nr.        Bezeichnung                Werkstoff                 Materialbezeichnung
                                                                                                   0                                                                                                                                                                                       No.        Description                Material                  Material description
                                                                                                       -20    0       20      40     60       80      100      120 °C                                                             
                                                                                                                                                                                                                                                                                           1          Gehäuse                    Sphäroguss                5.3103
                                                                                                             Gas EN13774                                                                                                                                                                              Body                       Nodular cast iron
                                                                                                                                                                                                                                         6
                                                                                                                                                                                                                                                                                           2          Kugel                      Stahlguss verchromt       1.0503
                                                                                                                                                                                                                                                                                                      Ball                       Cast steel (chromed)
                                                                                                                                                                                                                                                                                           3          Kugeldichtung              PTFE                      -
                                                                                                                                                                                                                                                                                                      Ball seal                  PTFE
                                                                                                                                                                                                                                                                                           4          Flansch / Nippel           Sphäroguss                5.3103
                                                                                                                                                                                                                                                                                                      Flange / nipple            Nodular cast iron
                                                                                                                                                                                                                                                                         ,
                                                                                                                                                                                                                                                                                           5          Schaltwelle                Edelstahl                 1.4104
                                                                                                                                                                                                                                                        L…

Dokumen Teknis

(2)

Tidak yakin ini adalah suku cadang yang tepat? Minta rekomendasi.

Butuh bantuan pemasangan atau rekayasa?

Instalasi, komisioning, rencana pemeliharaan, desain sistem, dan penawaran produk + layanan bundel — satu tim menangani cakupan penuh.

Bicaralah dengan seorang insinyur

Ajukan pertanyaan

CBM Produk

3G Electric (S) Pte. Ltd. — Singapore

Deskripsi Produk

Ball valve CBM DN65 dengan sambungan flange-to-flange (Fl/Fl) dan body material carbon steel merupakan katup bola manual yang dirancang untuk aplikasi perpipaan industri. Katup ini memiliki pressure rating PN 16 dengan tekanan maksimum 16 bar dan mampu menahan suhu hingga 650 °C. Dilengkapi sertifikasi DVGW untuk gas alam, ball valve ini ideal digunakan pada sistem perpipaan gas dan fluida bersuhu tinggi di sektor industri seperti ketel uap dan pembakar industri.

Supplied to Indonesia — compatible with 50 Hz installations. DHL Express delivery to Jakarta, Surabaya, Bandung, customs and duties handled door-to-door.

Pertanyaan yang Sering Diajukan

Apa spesifikasi ball valve CBM DN65?

Ball valve CBM DN65 memiliki sambungan Fl/Fl, body carbon steel, pressure rating PN 16, tekanan maksimum 16 bar, dan suhu maksimum 650 °C. Katup ini bersertifikasi DVGW untuk gas alam dan menggunakan ball dari cast steel berlapis krom dengan seal PTFE.

Untuk apa ball valve CBM DN65 digunakan?

Ball valve CBM DN65 digunakan sebagai katup penutup manual pada sistem perpipaan gas alam, uap, dan fluida bersuhu tinggi di industri. Dengan sertifikasi DVGW dan kemampuan suhu hingga 650 °C, katup ini cocok untuk aplikasi pada ketel uap, pembakar industri, dan jaringan distribusi gas.

Di mana beli ball valve CBM DN65 di Indonesia?

Anda dapat membeli ball valve CBM DN65 melalui 3G Electric, distributor resmi yang memasok dan mengirimkan produk ini ke seluruh Indonesia. Kami menangani logistik dan kepabeanan sehingga Anda menerima produk dengan spesifikasi lengkap, termasuk sertifikasi DVGW dan pressure rating PN 16.

Bagaimana cara memilih ball valve CBM yang tepat?

Pilih ball valve CBM berdasarkan nominal diameter (DN), pressure rating, dan suhu operasi. Untuk DN65, pastikan pressure rating PN 16 dan suhu maksimum 650 °C sesuai kebutuhan. Periksa juga jenis sambungan Fl/Fl dan sertifikasi DVGW jika untuk gas alam. Hubungi 3G Electric untuk konsultasi teknis lebih lanjut.
